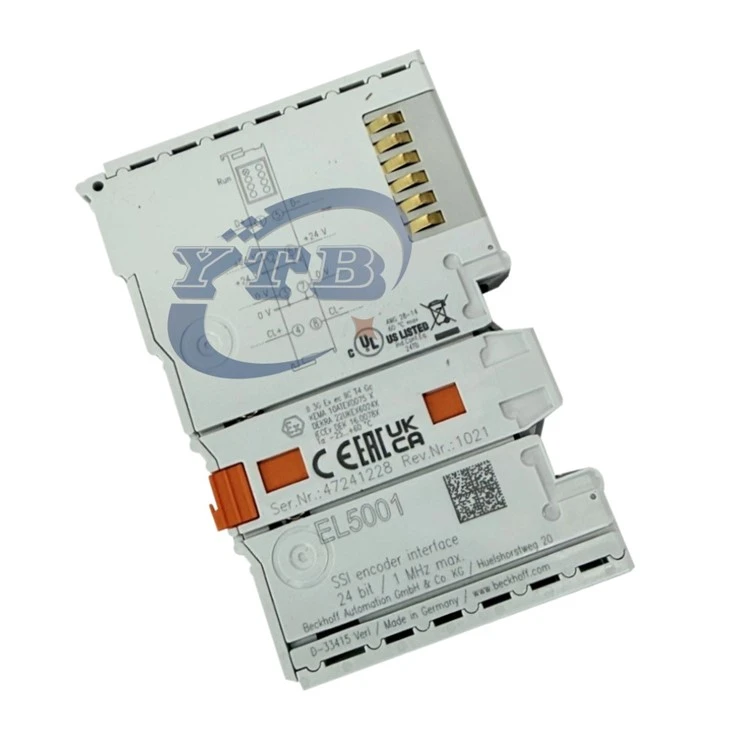

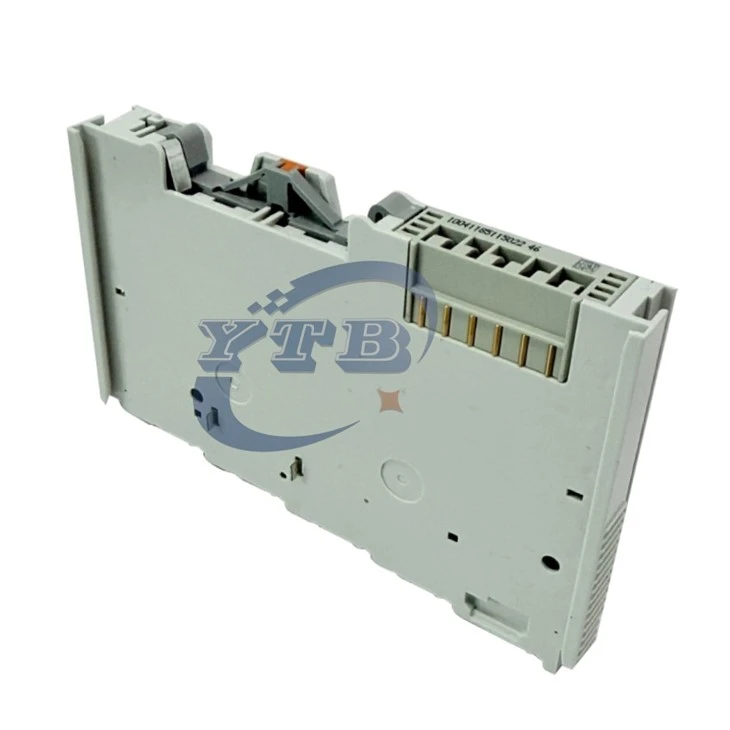

BECKHOFF EL5001 Tekniske spesifikasjoner
Modell: BECKHOFF EL5001
Kodingstype: Grå kode, Binær kode
Maksimal overføringshastighet: 1 MHz
Maksimal datalengde: 32 biter
Signaltype: Differensialsignal (RS422), Datasignaler (D+/D-), Klokkesignaler (Cl+/Cl-)
Kommunikasjonsprotokoll: EtherCAT
Monteringstype: Standard 35 mm DIN-skinnemontering
Enkodertilførsel: 24 V DC (direkte via strømkontakter), valgfri 5 V DC (krever EL9505)
Driftsstrømforsyning: 24 V DC (via E-bussforsyning)
Elektrisk isolasjon: 500 V (E-buss og feltside isolert)
Statusindikatorer: LED-indikatorer for strøm-, drift- og dataoverføringsstatus
Driftstemperatur: -25 grader ~ +60 grader
Kapslingsgrad: IP20
Hva er BECKHOFF EL5001?
Vår BECKHOFF EL5001 er en enkelt-kanals SSI-kodergrensesnittmodul, som støtter 24V strømforsyning og en kommunikasjonshastighet på opptil 1 MHz. Den er veldig enkel å bruke og kan overføre posisjonsdata pålitelig og med høy hastighet til EtherCAT-systemet, noe som gjør den ideell for ulike posisjonsmålingsapplikasjoner som automasjonsutstyr, transportbånd eller servokontrollsystemer.
Hvorfor velge Beckhoff EL5001?
1. Enkelt-kanals SSI-masterdesign, støtter fullt ut enkelt-sving og multi-sving absoluttkodere, ingen ekstra omformer nødvendig, noe som reduserer systemintegrasjonskostnadene.
2. 1 MHz høyhastighets-dataoverføring, som muliggjør rask datainnsamling for å møte kravene til posisjonstilbakemeldinger til høyhastighets-bevegelsesutstyr.
3. Direkte 24V strømforsyning, ingen ekstra koderstrømmodul nødvendig, noe som forenkler systemkablingen betydelig.
4. Encoder format kompatibel: Støtter grå kode og binær kode, med fleksibel datalengde justerbar opptil 32 biter.
EL5001 Applikasjonsscenarier
EL5001 brukes hovedsakelig til å samle posisjonsdata og er mye brukt på tvers av mange typer utstyr. For eksempel er det essensielt for posisjonsfeedback i servomotorer, verktøymaskiner, pakkemaskiner, transportbåndsystemer, samt vinkel- og sporingsfeedback i vindkraft- og solcelleanlegg.
Designhøydepunkter
Forbedre effektiviteten
● Materiale: Huset er laget av slitesterk teknisk plast, motstandsdyktig mot slitasje og aldring, og også støvtett og fuktighetsbestandig-, slik at det kan håndtere hverdagslige støt og støvete miljøer i verksteder. Det interne kretskortet bruker høy-temperaturindustri-materialer, med solid komponentlodding, noe som muliggjør stabil lang-drift under både høye og lave temperaturforhold, noe som sikrer lang levetid.
● Utseende: Standard slank modulær design med en 12 mm ultra-tynn bredde, med en ren og kompakt firkantet struktur. De godt synlige statusindikatorene gjør det enkelt å overvåke driftsstatusen med et øyeblikk.

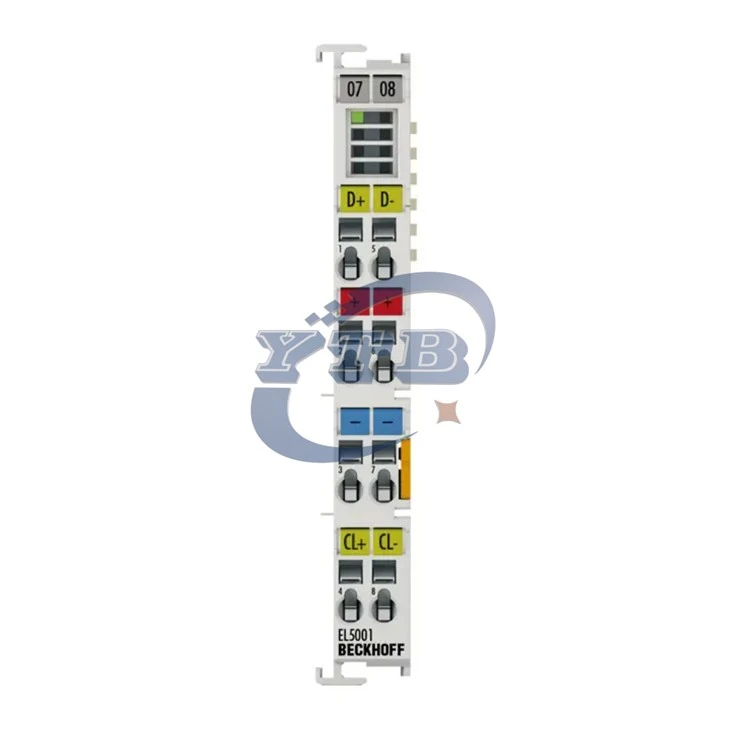

● Design: Designet er godt-egnet for bruk på-siden. Den bruker en standard 35 mm DIN-skinneklikk-ved installasjon, noe som gjør montering og fjerning veldig enkelt uten ekstra verktøy. Terminaloppsettet er tydelig oppdelt, og SSI-kodergrensesnittene (D+/D-, Cl+/Cl-) er tydelig merket, slik at selv nybegynnere kan fullføre kablingen raskt.
Ettersalgsstøtte
Antall tilgjengelig: På lager.
01
Garanti: 12 måneder.
02
Ledetid: Sendes samme dag.
03
Betalingsbetingelser: T/T. RMB (CNY) støtte.
04
Budpartnere: FedEx, DHL, UPS, TNT, EMS, SF express.
05
FAQ
Q1: Hvilke typer kodere støtter BECKHOFF EL5001?
A1:Denne modulen støtter både enkelt-sving og multi-sving absoluttkodere, kompatibel med grå kode og binære kodeformater. Datalengden er fleksibel, opptil 32 biter, noe som gjør den egnet for de fleste industrielle-SSI-kodere.
Q2: Hvordan gir EL5001 strøm til koderen?
A2: Modulen gir 24V DC direkte til koderen gjennom strømkontaktene, så ingen ekstra koderstrømforsyning er nødvendig. Hvis en 5V DC-giver er nødvendig, kan Beckhoff EL9505-strømterminalen brukes.
Q3: Hva er den maksimale dataoverføringshastigheten?
A3: The maximum baud rate is 1 MHz, allowing fast position data acquisition to meet the real-time control needs of high-speed motion equipment.
Q4: Hvordan kan jeg legge inn en bestilling eller søke om massekjøpsrabatter?
A4: Send den nødvendige bestillingsmengden via e-post til Irene8866@163.com, eller legg igjen en melding på WhatsApp (+86 18950163907). Vi vil svare innen 24 timer med formell tilbud og lagerbekreftelse.
For mer produktinformasjon, vennligst kontakt vårt profesjonelle salgsteam for å få siste pris- og lagerinformasjon for BECKHOFF EL5001!
